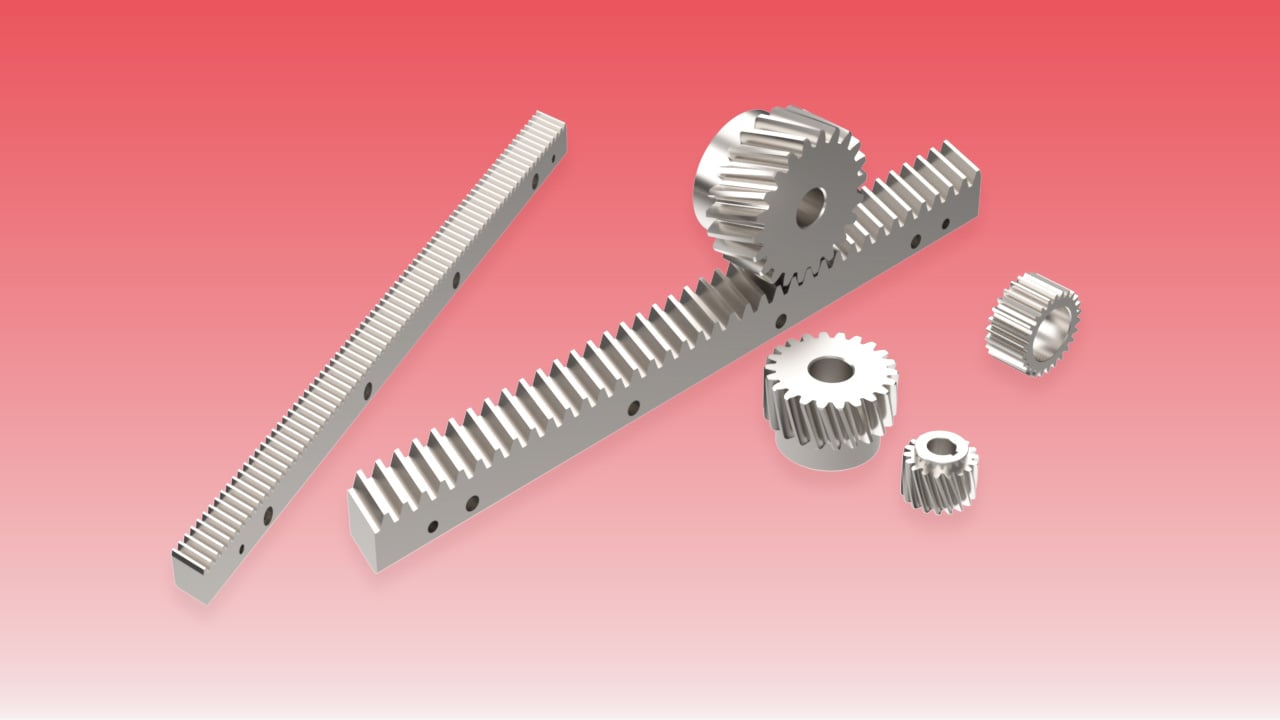

Tandstænger og tandhjul – smart design til præcise og robuste bevægelser

Tandstænger og tandhjul er vigtige komponenter i moderne maskinteknik. De omdanner rotationsbevægelse til lineær bevægelse med høj præcision og styrke – en løsning, der anvendes i alt fra automatiseringssystemer til tunge løfteopgaver. I denne artikel vil vi gennemgå designprincipper og almindelige anvendelsesområder.

Styrken ligger i enkelheden

I sin enkleste form driver et roterende tandhjul en tandstang fremad eller bagud. Resultatet er en kraftfuld og meget præcis bevægelse, der ikke risikerer at glide, sådan som for eksempel remsystemer kan. Reoler kan også bygges i næsten enhver længde ved at samle sektioner i serie, hvilket gør teknologien attraktiv i applikationer med lange slaglængder.

Styrken ligger i enkelheden: et korrekt dimensioneret tandstangssystem er lydløst, har reduceret slør og er forudsigeligt over en lang periode. Hvor der kræves høje belastninger, høj præcision eller høj dynamik, er den svær at overgå.

Designprincipper at overveje

Når man designer et tandstangssystem, er der flere faktorer, der påvirker både præcision og levetid. For at opnå optimal ydeevne bør du overveje følgende faktorer:

• Modulstørrelse. Modulet, dvs. tandens størrelse, styrer, hvor meget kraft systemet kan overføre, og hvilken præcision, der kan opnås. Et større modul giver højere lastekapacitet, mens et mindre modul giver finere bevægelse og bedre repeterbarhed.
• Tandtype. Ligeskårne tænder giver nem montering og er overkommelige i pris, mens skråskårne tænder giver en mere støjsvag drift og højere lasteevne.
• Materiale- og overfladebehandling. Hærdet stål tilbyder lang levetid og høj slidstyrke, mens rustfrit stål foretrækkes i miljøer, hvor korrosion kan være et problem, såsom i fødevareindustrien eller udendørs installationer. Til barske miljøer findes der også muligheder med overfladebelægninger som sort oxid og krom.
• Korrekt samling er en anden kritisk parameter. En stabil base, god retlinjethed i samlinger og præcis centerafstand mellem tandhjul og tandstang er afgørende for at undgå støj, ujævnt slid og præcisionstab. Når der kræves meget høj positionsnøjagtighed, for eksempel inden for robotteknologi eller avanceret automatisering, anvendes ofte forspændte eller slebne komponenter for at minimere slør.

Fordele ved tandstangssystemer

Afslutningsvis tilbydertandstænger og gear en kombination af styrke, præcision og skalerbarhed, som få andre teknologier matcher. Nogle af de vigtigste fordele er:

• Høj lasteevne og stivhed. Ideel til krævende industrielle miljøer. Kan modstå store kræfter sammenlignet med for eksempel tandremme.
• Lange strøg uden tab af ydeevne. Flere stativer kan monteres i serie for lange slaglængder. Nem at udvide systemet efter behov.

Men lige så vigtigt er evnen til at finjustere systemet. Ved at vælge det rigtige modul, materiale, forarbejdningsgrad og forspænding kan du skabe en løsning, der er både omkostningseffektiv og yderst pålidelig.

Den rette viden giver det rette system

Design af et tandstangssystem kræver både teoretisk og praktisk erfaring. Det handler ikke kun om at vælge komponenter, men om at se på helhedsbilledet: friktion, smøring, montering, motorvalg og integration i det samlede maskinsystem. Ved at samarbejde med en specialist sikrer du, at alle faktorer er optimeret til applikationens behov, og at anlægget får en stabil og langsigtet bæredygtig løsning.
