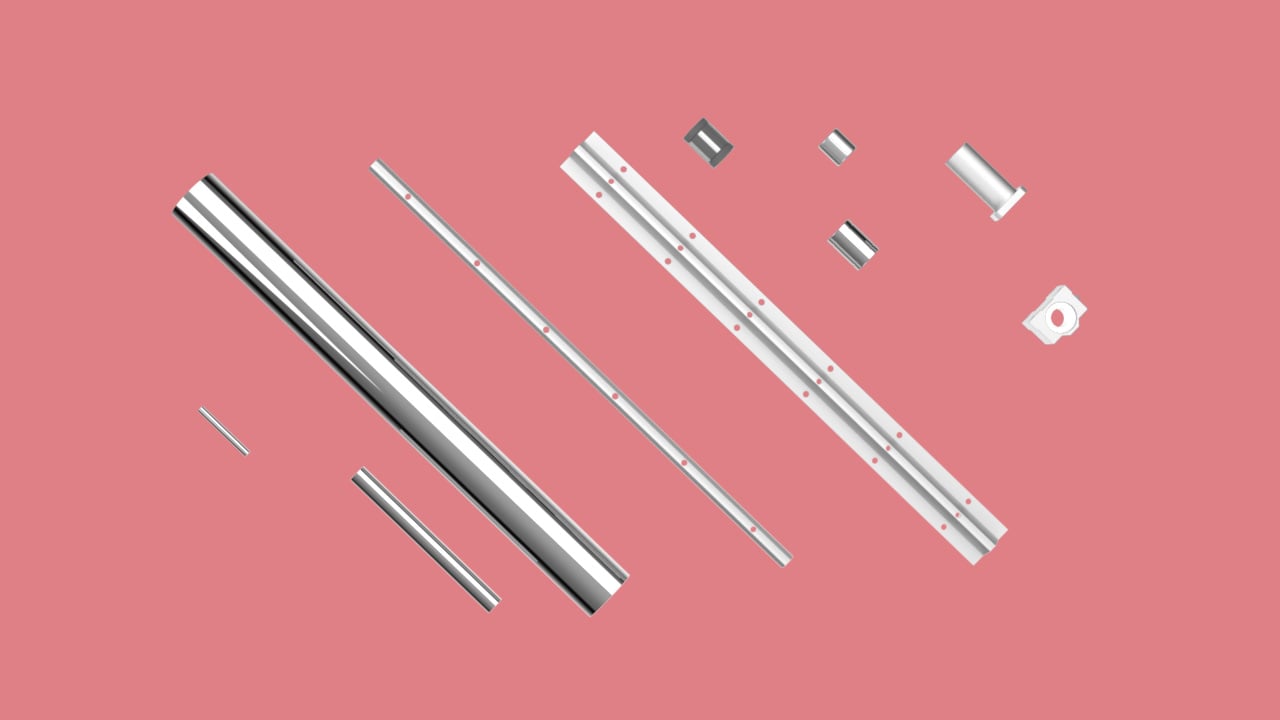

Kuglelejer kombineret med hærdede stålaksler er en af branchens mest gennemprøvede løsninger til lineær bevægelse – og teknologien er lige så relevant i dag, som da den blev introduceret. Den lave friktion, den jævne drift og den høje præcision gør systemet både omkostningseffektivt og nemt at integrere i en række forskellige maskiner. I denne artikel vil vi gennemgå, hvorfor kuglelejer er så populære, hvilke anvendelser de er egnede til, og hvornår andre muligheder kan være et bedre valg.
Hvorfor er kuglelejer og hærdede stålaksler så populære?
Kuglelejer i kombination med hærdede stålaksler er en af de mest etablerede løsninger til lineær bevægelse i industrielle designs. Et kugleleje består af cirkulerende kugler, der ruller langs en hærdet og slebet aksel. Den rullende kontakt minimerer friktion og slid, hvilket giver en stabil, jævn og energieffektiv bevægelse. Teknologien er nem at integrere, skånsom under montering og meget omkostningseffektiv. Samtidig tilbyder den høj præcision, lav friktion og lang levetid.
Det er netop kombinationen af enkelhed og ydeevne, der gør denne teknologi så populær i mange automatiseringsløsninger. I modsætning til mange andre lineære lejeløsninger kan en hærdet aksel både tilpasses gennem forskellige typer efterbehandling og også ofte fungere som et strukturelt, lastbærende element i din maskine.
Udviklingen af materialer i de seneste årtier, såsom plastbure, tætninger og letvægtsmaterialer, har gjort anvendelsesområdet for kuglelejer endnu bredere.
Fordele ved kuglelejeløsninger:
- Lav friktion og jævn, vibrationsfri kørsel
- Høj præcision og repeterbarhed
- Lang levetid og høj driftssikkerhed
- Nem installation og standardiserede komponenter
- Fås i mange varianter til forskellige anvendelser
Typiske anvendelser
Der findes adskillige variationer af kuglelejer, hvilket gør teknologien fleksibel til at tilpasse sig krav og miljø. Lukkede bøsninger er velegnede, når akslerne er monteret fast indespændt i den ene ende, mens åbne bøsninger bruges i kombination med understøttede aksler, typisk til lange slaglængder. Kompakte bøsninger er velegnede til trange designs, og varianter i rustfrit stål er ideelle i krævende miljøer, hvor hygiejne eller korrosionsbestandighed er vigtig.
|
Fem almindelige anvendelser |
|
Kundecase: Pakkemaskine med høje cyklusrater og hygiejnekrav
En svensk fødevareemballagevirksomhed udviklede en ny påfyldningsstation, hvor hurtig og gentagne vertikal bevægelse var afgørende for produktionsflowet. Maskinen skulle køre med høje cyklushastigheder, være nem at rengøre og have et lavt støjniveau for at forbedre arbejdsmiljøet.
Løsningen var at integrere forseglede kuglelejer i rustfrit stål sammen med hærdede aksler i rustfrit stål. Den lave friktion gav en jævn og stabil bevægelse, mens materialevalget gjorde konstruktionen hygiejnisk og nem at holde ren. Efter testperioden kunne kunden se, at serviceintervallerne blev øget med cirka 25 procent, at støjniveauet faldt, og at påfyldningsprocessen blev betydeligt mere stabil, selv ved høj hastighed.
Dette er et tydeligt eksempel på, hvordan det klassiske kugleleje, brugt korrekt, kan bidrage til både et bedre arbejdsmiljø og højere produktivitet.
Hvornår bør du ikke bruge kuglelejer?
Der er situationer, hvor andre lineære føringer, såsom skinneføringer eller rulleskinner, kan være at foretrække:
- Når du har brug for ekstrem stivhed og høj præcision
Kuglelejer har en relativt elastisk kontakt med akslen og fungerer faktisk bedst med et par 1/100 mm spillerum. - I miljøer med meget støv, snavs eller partikler.
Både kuglebøsninger og skinneføringer bruger relativt små kugler, der recirkulerer. Kontaminering kan blokere denne funktion. - Hvor kravet er meget høj præcision under samtidig påvirkning af store belastninger.
Kuglelejer lider her på grund af deres relativt lave stivhed, og stålaksler bøjer under belastning, hvis de er fastgjort i én ende, og kan ikke justeres lige så præcist som en skinneføring, selvom den bruges med støtte.
