En velvalgt servokobling fungerer som et præcist og alligevel fleksibelt led, der sikrer slørfri momentoverførsel mellem motor og last, samtidig med at den kompenserer for små forskydninger. Det er afgørende for at opnå høj positionsnøjagtighed og optimale køreegenskaber. I denne artikel ser vi nærmere på forskellige typer servokoblinger, og hvad man skal overveje, når man vælger en model.
Hvad gør en servokobling speciel?
I modsætning til enklere akselkoblinger er servokoblinger udviklet til at håndtere høje accelerationskræfter, hurtig reversering og høj rotationspræcision uden at miste vridningsstivhed. Samtidig skal de kunne kompensere for små fejl i justeringen – aksial, vinkelmæssig eller radial – for at beskytte motor- og maskinkomponenterne mod slid.
Denne balance mellem stivhed og kompensationsevne er central for servoteknologi. For meget stivhed kan belaste lejer og forårsage vibrationer. For lav stivhed kan føre til glidning og reduceret positionsnøjagtighed. Den rette forbindelse skaber derfor betingelserne for både præcision og holdbarhed.
Sådan vælger du den rigtige kobling til servosystemer
Valget af servokobling påvirkes af mange parametre, og selv små detaljer i designet kan have tydelige effekter i et servosystem. Nogle faktorer, der er vigtige at overveje, når du vælger en servokobling, er:
- Torsional stivhed og minimalt slør – For præcise bevægelser og hurtig respons. I et servosystem er minimeret slør en afgørende parameter.
- Materiale – Rustfrit stål til bælge, aluminium til nav – giver styrke og lav vægt.
- Temperaturbestandighed – Metalbælgkoblinger kan modstå op til +200 °C, elastomerkoblinger op til +120 °C.
- Offsetkompensation – Aksial, radial og vinkelformet offset skal håndteres uden at det påvirker nøjagtigheden. Det er vigtigt at vælge en kobling, der matcher både motorens og maskinens justeringstolerancer, for at undgå unødvendigt slid.
- Montering – NEMME fastspændingsnav og modulære designs forenkler installationen.

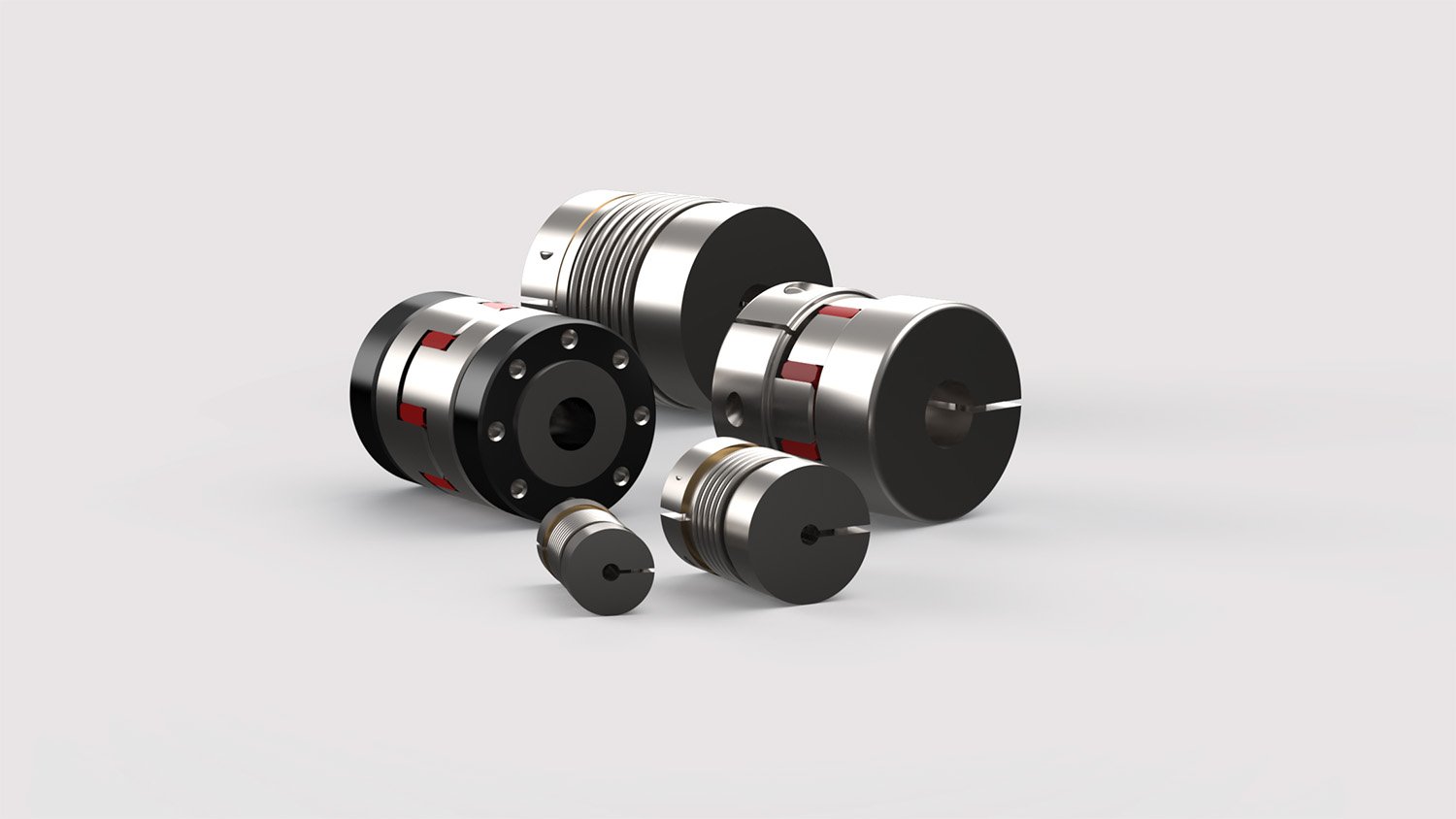

Nogle typer servokoblinger
- Metalbælgkoblinger – Ekstremt vridningsstive og med hurtig respons. Er ideelle til høj præcision og direkte positionering. Perfekt til højhastighedsapplikationer og dynamiske servodrev.
- Elastomere koblinger – Fleksible og vibrationsdæmpende, hvilket kan være vigtigt i maskiner med uregelmæssige belastninger. Ideel til applikationer med medium drejningsmoment. Giver elektrisk isolering mellem aksler.
- Miniaturekoblinger
Kompakte løsninger til steppermotorer, encodere og lineære drev, hvor pladsen er begrænset.
Rollcos miniaturekoblinger er af metalbælgtypen, der kan modstå høje driftstemperaturer og giver præcis ydeevne i applikationer med begrænset plads.
Almindelige anvendelser - Hvornår er servokoblinger det rigtige valg?
Servokoblinger anvendes stort set overalt, hvor præcision og dynamik er afgørende. Inden for robotteknologi og automation spiller koblingens evne til at håndtere høj dynamik og samtidig opretholde nul slør en central rolle i systemernes repeterbarhed. I CNC-maskiner, såsom fræsemaskiner, drejebænke og slibemaskiner, kræves ekstrem præcision, og derfor anvendes der ofte vridningsstive bælge eller skivekoblinger, der sikrer kontinuerlig og præcis kraftoverførsel selv ved hurtige hastighedsændringer.
Selv inden for emballage og medicinsk teknologi – hvor korte cyklustider kombineres med følsomme produkter – er behovet for både præcision og en vis dæmpning stort, hvilket gør elastomer- eller Oldham-koblinger til et almindeligt valg. Til pumper og doseringsudstyr anvendes ofte elastomerkoblinger til at dæmpe pulseringer og modvirke vibrationer, hvilket er vigtigt for at opnå stabil drift og præcis dosering.
Oversigt
Servokoblinger er en kritisk komponent for at sikre høj præcision, stabil drift og lang levetid i alle typer servodrevne systemer. Ved at forstå forskelle i design, materialevalg og kompensationsmuligheder er det muligt at optimere både ydeevne og energieffektivitet i en maskine eller et anlæg. Uanset om applikationen er robotteknologi, højpræcisionsmaskiner eller hurtig automatisering, er den rigtige servokobling en nøglefaktor for at opnå det ønskede resultat.
